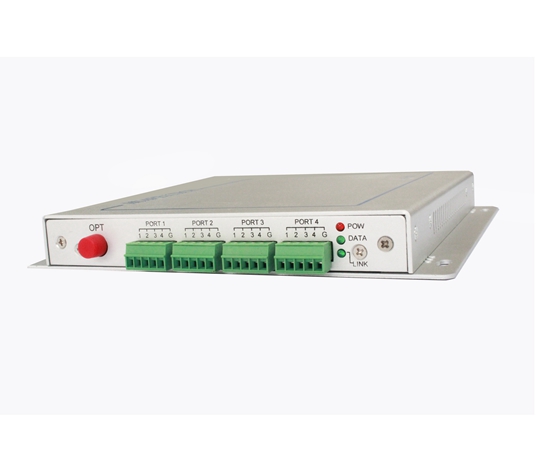

多路音频数据传输系列
多路音频数据传输系列光端机采用国际先进的数字光纤传输技术，以 及TDM、WDM等技术将多路双向数据、双向音频、开关量报警信号 等在单芯光纤上实时同步、无误码、高质量地传输。质量可达到行业 高端标准，支持RS-232、RS-422及RS-485（2/4线） 等数据通讯格 式。即插即用的设计使 得安装简便易行, 无需进行现场调节。光模块 和核心电路均采用进口元器件，稳定性高，光、电接口均符合国际标 准。可在环境温度-30℃~+75℃、工作湿度0~95%（无冷凝）的状 态下正常工作，具有防尘、防盐雾、防酸雾等性能，完全适用于工作 条件更苛刻的野外环境。
高速光纤数字传输技术
支持RS-232、RS-422、RS-485 (2/4 线)数据接口
带APC 电路，输出光功率恒定，动态范围大
透明的数据编码方式
采用光纤传输WDM技术，大容量，易升级
数据传输速率DC～256kbps
电源和其它参数状态指示的LED 可监视系 统的运行状况
超级光学动态范围，0Km使用不饱和
自适应技术，使用时无需进行现场的电气或 光学调节
工业级设计，模块化设计使设备可靠灵活
SMT表面贴装工艺
数据特性 | |
接口数 | 4 -64路（单/双向） |
接口端子 | 五位工业标准接线端子 |
接口信号 | RS-232、RS-422(全双工) RS-485 (2/4线制)、开 关量等 |
码速率 | 0～256Kbps |
误码率 | ≤ 10-9 |
光学特性 | |
光接口 | ST/FC |
光纤芯数 | 单芯传输 |
工作波长 | 1310nm/1550nm |
光纤模式 | 单模/多模 |
出纤光功率LD | 光源(-11～-4)dBm |
接收灵敏度 | ≥-26dBm |
环境特性 | |
环境温度 | -30℃～+75℃ |
贮存温度 | -40℃～+85℃ |
相对湿度 | 0～95%(无冷凝结) |
额定电压 | AC 220V/50Hz |
MTBF特 | ≥100000小时 |
音频特性 | |
监听音频 | |
接口数 | 4-64路音频可选 |
音频带宽 | 10Hz～20KHz |
采样频率 | 48KHz |
采样编码 | 24BIT |
音频接口 | 五位工业标准接线端子 |
输入阻抗 | 高阻 |
输出阻抗 | 3KΩ |
信噪比(加权) | S/N≥85dB（最大光学链损时） |
对讲音频 | 可支持爱峰、来邦双向对讲系统 |
机械特性 | |
尺寸 | 独立式结构 221 × 202 × 48mm |
重量 | 1.0kg |
HF001-D8100T/R-M-2
HF001-D8200T/R-S-3
HF001-D16100T/R-S-4
HF001-D16200T/R-S-3
HF001-D20200T/R-S-3
HF001-A20200T/R-S-3
HF001-AD202000T/R-S-3
HF001-AD323200T/R-S-3
