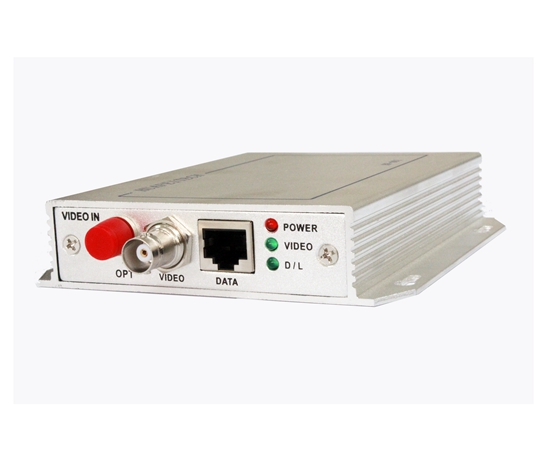

单路数字视频/数据
单路数字视频系列光端机采用国际先进的数字非压缩视频及千兆光纤 传输技术，以及TDM、WDM等技术将1路视频、1路单\双向数据信 号在单芯光纤上实时同步、无失真、高质量地传输。支持RS-232、 RS-422及RS-485（2/4线）等数据通讯格式。即插即用的设计使得安 装简便易行, 无需进行现场调节。光模块和核心电路均采用进口元器 件，稳定性高，光、电接口均符合国际标准。可在环境温度-30℃~+75℃、工 作湿度0~95%（无冷凝）的状态下正常工作，具有防 尘、防盐雾、防酸雾等性能，完全适用于工作条件苛刻的野外环境。
8/10位数字编码及非压缩视频传输
支持高分辨率视频信号
超过RS250C对SNR、DG、DP的规定
自动兼容PAL、NTSC、SECAM视频制式
带APC电路,输出光功率恒定,动态范围大
SMT表面贴装工艺
无中继传输距离最远可达120公里
千兆光纤传输及WDM技术,大容量,易升级
电源和其它参数状态指示LED可监视系统 运行状况
支持视频无损再生中继
自适应技术，使用时无需进行现场的电气或 光学调节
工业级设计，模块化设计使设备可靠灵活
视频特性 | |
接口数 | 1路视频 |
视频带宽 | 5Hz～10MHz |
视频接口 | BNC |
阻抗 | 输入/输出阻抗：75Ω(不平衡) |
电压 | 视频输入/输出电压：1Vp-p(峰-峰值) |
微分增益 | 10%-90%APL：DG<1%(典型值) |
微分相位 | 10%-90%APL：DP<1°(典型值) |
信噪比 | S/N≥67dB(最大光学链损时) |
光学特性 | |
光接口 | ST/FC |
光纤芯数 | 单芯传输 |
工作波长 | 1310nm/1550nm |
光纤模式 | 单模/多模 |
出纤光功率LD | 光源(-11～-4)dBm |
接收灵敏度 | ≥-26dBm |
环境特性 | |
环境温度 | -30℃～+75℃ |
贮存温度 | -40℃～+85℃ |
相对湿度 | 0～95%(无冷凝结) |
额定电压 | AC 220V/50Hz |
MTBF特 | ≥100000小时 |
数据特性 | |
接口数 | 1可选(单/双向) |
接口端子 | RJ-45 |
接口信号 | RS-232/RS-422(全双工) RS-485 (2/4线制)、开关量等 |
码速率 | 0～256Kbps |
误码率特 | ≤ 10-9 |
机械特性 | |
尺寸 | 独立式结构 129 × 116 × 26mm |
重量 | 0.4kg |
HF001-V1000T/R-M-2
HF001-VD1100T/R-S-3-1
HF001-V1000T/R-S-4
HF001-V1000T/R-S-6
HF001-VD1100T/R-S-3
HF001-VD1100T/R-S-6
