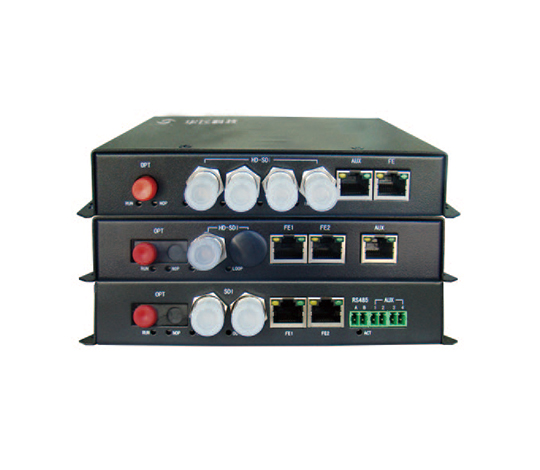

网管型HD-SDI点对点系列
HD-SDI高清数字系列光端机采用国际先进的数字非压缩及千兆光纤 传输技术，以及TDM、WDM、CWDM等技术将1-8路HD-SDI高清 视频信号、1-8路单\双向音频、1-8路串行数据（RS232/RS422/RS485）、100M网络信号在单芯光纤上实时同步、无失真地高保真 传输。支持RS232/RS422/RS485串行数据、开关量、音频、以太网、电话等等多种传输格式；模块化、即插即用的 设计使得安装简便易 行, 无需进行现场调节。工业级宽温度范围设计，光模块和核心电路 均采用进口元器件，稳定性高，光、电接口均符合国际标 准。可在环 境温度-40℃~+70℃、工作湿度0~95%（无冷凝）的状态下正常工 作，具有防尘、防盐雾、防酸雾等性能，完全适用于工作 条件更苛刻 的野外环境。
全数字、非压缩、高清光纤传输
支持3G/HD/SD-SDI多种串行数字视频信号
支持串行速率270Mbps到1.485Gbps,
最高串行速率可达3.125Gbps
千兆光纤传输技术，容量大，易升级
自动配置显示格式
表面贴装技术
内置电缆自动均衡器和时钟重定时功能
兼容SMPTE259M、292M、344M、ITU串行数字视频标准
透明支持任何RS232/485/422通信协议
工业级设计，模块化设计使设备可靠灵活
电源、光纤链路、数据状态指示，方便用户现场操作
即插即用，无需调节即能达到较高质量的视频输出
自动识别输入视频格式，接收机输出符合工业标准视频
视频特性 | |
通道数量 | 1-8路（发射机支持1-2路环路输出） |
视频规格 | HD-SDI、SD-SDI |
串行速率 | 270Mbps-1.485Gbps |
接口标准 | SMPTE259M、SMPTE292M |
自动均衡 | 150米自动电缆均衡 |
性噪比 | ≥70dB |
物理接口 | BNC |
数据特性 | |
数据接口 | 1-8路可选(单/双向) |
接口信号 | RS-232、RS-422(全双工) RS-485 (2/4线制)、曼码等 |
码速率 | 0～256Kbps |
误码率 | ≤ 10-9 |
音频特性 | |
通道数量 | 1-8路 |
电平 | 输入/输出电平：5Vp-p，非平衡 |
总谐波失真 | ≤1% |
带宽 | 20~20KHz |
音频编码 | 24bit |
输入/出阻抗 | 600Ω or 100KΩ |
音频编码 | 24bit |
加权信噪 | ≥85dB |
环境特性 | |
温湿度 | 环境温度：-40℃～+75℃，贮存温度：-40℃～+85℃ 相对湿度：0～95%(无冷凝结) |
额定电压 | AC 220V/50Hz（设备工作电压DC5V） |
MTBF | ≥100000小时 |
光学特性 | |
光纤接口 | FC/SC/ST |
光纤芯数 | 单芯/四芯传输 |
光纤波长 | 1310/1470/1490/1510/1530/1550/1570/1590/1610nm |
光纤模式 | 单模/多模 |
出纤光功率 | 光源(-11～-4)dBm |
接收灵敏度 | ≥-25dBm |
机械特性 | |
结构尺寸 | 210 × 140 × 25mm |
产品重量 | 0.55kg |
网络特性 | |
以太网协议 | 符合IEEE协议 |
网络速率 | 10M/100M自适应 |
网络接口 | RJ45 |
开关量 | |
输 入 | 支持常开、常闭点输入，支持电压量、电阻量输入 |
输 出 | 开关触点输出，容量 24VDC/1A |
接口端子 | RJ45 |
反应速度 | 优于0.1秒 |
HF-SDI-1000-T/R-S-3
HF-SDI-1100-T/R-S-3
HF-SDI-1110-T/R-S-3
HF-SDI-1101-T/R-S-3
HF-SDI-1111-T/R-S-3
HF-SDI-8881-T/R-S-3
